NE型斗式提升机的规格参见表

型号	输送量(m³/s)	斗速	主轴转速(r/min)	料斗			运行部件质量/(kg/m)
				容积/L	斗宽/mm	斗距/mm
NE15	15	0.5	15.54	2.5	250	203	27.5
NE30	32		16.45	7.8	300	305	35
NE50	60		16.45	15.7	300	305	64
NE100	110		14.13	35	400	400	89
NE150	170		14.13	52.2	600	400	112.3
NE200	210		10.9	84.6	600	500	134
NE300	320		10.9	127.5	600	500	188
NE400	380		8.3	182.5	700	600	205
NE500	470		7.1	260.9	700	700	223
NE600	600		7.1	330.2	700	700	274
NE800	800		6.2	501.8	800	800	313















注：上表中所给出的技术参数为部分板链斗式提升机的参数，其他型号规格的板链斗式提升机的参数这里不再一一列出，咨询具体详细参数请致电我公司业务或技术部！

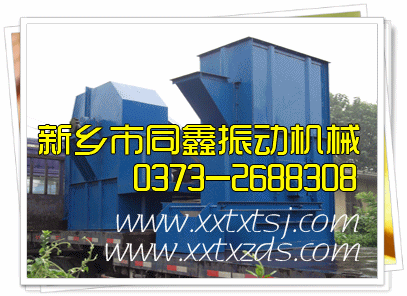

NE型斗式提升机结构

  1.NE型斗式提升机结构

  NE系列斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。

 （一）运行部件    由料斗和专用链条组合驱动NE30及以下采用单排链，NE50~NE800采用双排链。

 （二）驱动装置    采用多种驱动组合驱动（依用户试机需要而定）。驱动平台上装有检修架和栏杆。驱动装置分左装和右装两种。

 （三）上部装置    安装有轨道（双排链）、逆止器，卸料口装有防回料橡胶板。

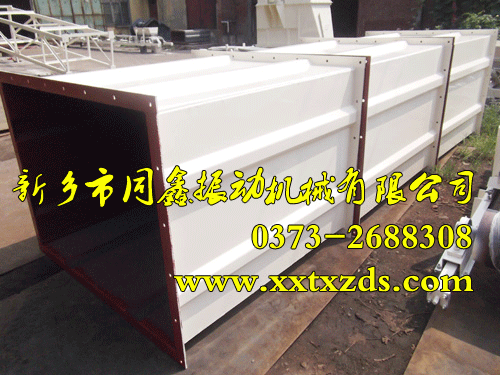

 （四）中间节      部分中间节装有轨道（双链），以防止链条在工作中摆动。

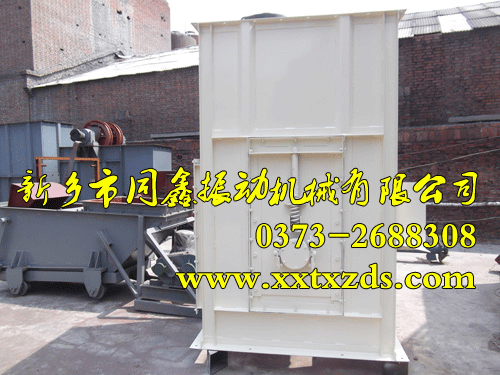

 （五）下部装置    安装有自动张紧装置。

  2.零部件的选用机检验

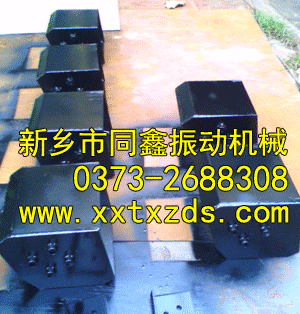

  ①选用高填充率耐磨料斗

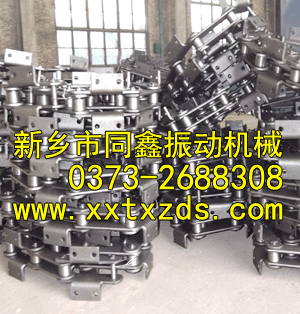

  ②选用合金钢耐磨套筒滚子链。销轴和外链板固定，套筒和内链板固定可有效地减少承载部件的磨损。

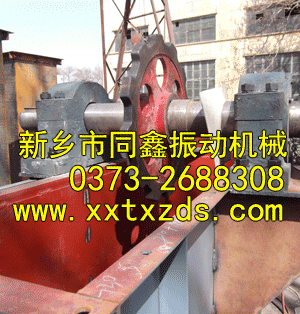

  ③头部链轮由轮毂和分体齿圈组成。尾部链轮采用光齿，能有效的防止头尾不同步引起的跳齿和磨损现象。

  ④零件加工后，采用德国进口的网带式自动翻转热处理设备，均匀渗碳淬火。

  ⑤采取普检和破断拉伸试验检测手段，充分保证技术要求。

（四）外形及安装尺寸

   1.说明

     由于NE型斗式提升机尚未定型，所以未制定统一的外形及安装尺寸，目前国内已有多家制造厂生产NE型斗式提升机的系列产品，各制造商的产品外形及安装尺寸稍有差异，本文中列出的NE型斗式提升机的外形及安装尺寸供基础工程设计（初步设计）阶段设备选型时使用，在详细工程（施工图设计）阶段时，必须按供货商提供的资料进行设计。

   2.订货须知

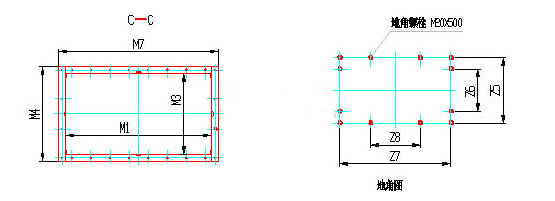

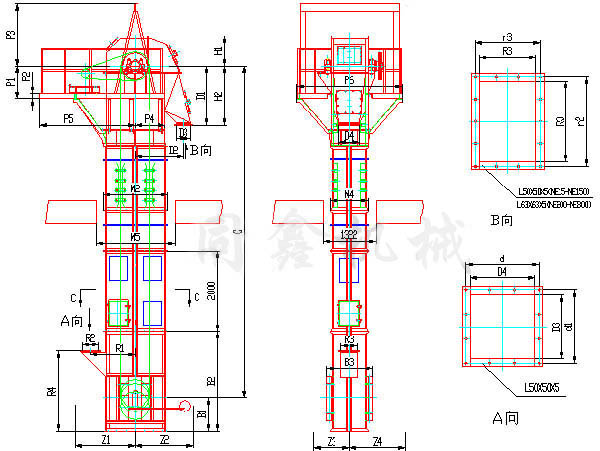

     NE型斗式提升机的外形尺寸见安装图及外形与安装尺寸表。提升机顶部设有检修用的起吊支架，若提升机设在室内，且提升机顶部设有设备安装吊钩时，可在订货时提出取消顶部起吊支架。提升机的上机壳设有驱动装置平台，若现场空间不能满足平台要求的尺寸时，可按现场实际情况配置非标准尺寸平台，但应在订货时提出。

  每台NE型斗式提升机一般只配套供应一节带有检视门的中间机壳。若用户要求增加带检视门中间机壳数量或改变检视门的开孔位置，应在订货时注明。
