TH系列环链斗式提升机系列产品概述：

  TH型圆环链斗式提升机采用混合式或重力式卸料，掏取式装料。TH型圆环链斗式提升机主要适用于输送松散密度小于1.5t/m³且易于掏取的粉状、粒状、小块状的低磨琢性物料，如：煤、水泥、碎石、砂子、化肥、粮食等。输送的物料温度不超过250℃。TH型圆环链斗式提升机具有输送量大、提升高度高、运行平稳可靠、使用寿命长等显著优点。其主要性能及参数符合JB3926-82《垂直斗式提升机》标准。

TH型环链斗式提升机系列产品特点:

  1、输送量大：相同斗宽的TH型与HL型相比，输送量增大近一倍；
  2、采用了组装式链轮。由轮体、轮缘用高强度螺栓联接而成，在链轮磨损到一定程度后，可拧下螺栓，拆换轮缘，更换方便，降低了维修费用；
  3、下部采用了重锤杠杆式张紧装置，即可实现自动张紧。一次安装后不需调整，又可以保持恒定的张紧力，从而保证机器的正常运转，避免了打滑或脱链；
  4、牵引件为低合金高强度圆环链，经适当的热处理后，具有很高的抗拉强度和耐磨性，使用寿命长。
  TH型环链斗式提升机为混合或重力方式卸料，掏取式装料，适用输送松散密度小于1.5t/m³且易于掏取的粉状、粒状、小块状的低磨琢性物料，物料的温度不得超过250℃。

TH型环链斗式提升机系列产品有两种料斗形式：

   ZH型（中深斗）一般使用于输送湿的，一结块，较难抛出的物料， 如湿砂、型砂、化肥、碱粉等。
   SH型（深斗）一般使用于输送干燥的、松散易于抛出的物料，如水泥、碎石、煤块、等。
  本机传动装置有二种形式，分别配有ZJ型减速器和ZQ型减速器。ZJ型轴装减速器直接套装在主轴轴头上，省去了传动平台，联轴器等，使结构紧凑、重量轻、而且内部带有异型辊逆止器，逆止可靠，该减速器噪声低，运转平稳，并随主轴浮动，可消除安装应力。本机*大输送量365m3/h,*大提升高度为50m。

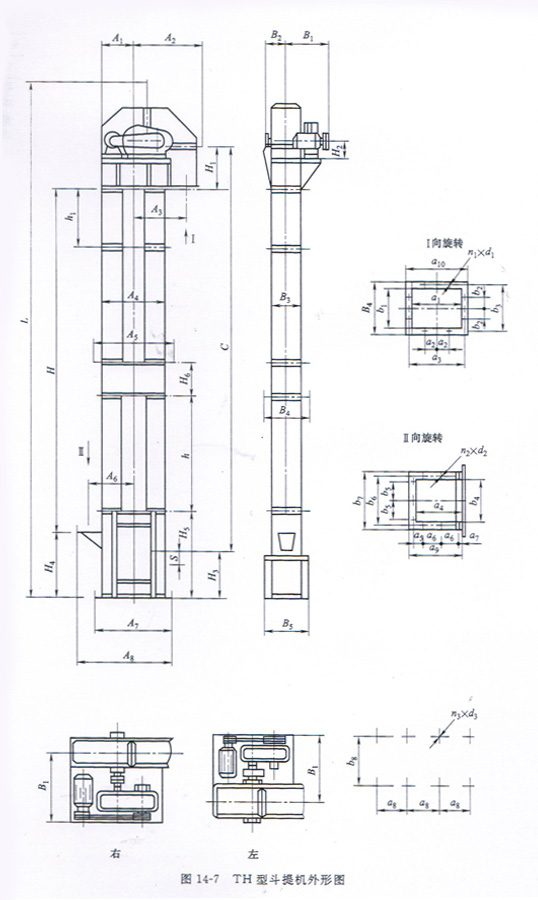

TH型环链斗式提升机系列产品外形参考图：

TH型环链斗式提升机系列产品技术性能及选型参数表：

型号					TH160		TH200		TH250		TH315		TH400		TH500		TH630
料斗形式					ZH	SH	ZH	SH	ZH	SH	ZH	SH	ZH	SH	ZH	SH	ZH	SH
输送量m³/h			普通型		15	25	18	29	31	48	35	60	60	94	75	118	114	185
			改进型		-	-	-	-	-	-	46	80	80	125	100	157	152	246
料斗		斗宽mm			160		200		250		315		400		500		630
		斗容L			1.2	1.9	1.5	2.4	3.0	4.6	3.75	6.0	5.9	9.5	9.3	15.0	14.6	23.6
		斗距mm		普通型	500						512				688
				改进型	-						384				516
链条	圆钢 (直径×节距)mm				14×50						18×64				22×86
	环数			普通型	9						7				7
				改进型	-						5				5
料斗运行速度m/s					1.2						1.4				1.5
主链轮节圆直径mm					300		365		520		630		710		800		900
主轴转速r/min					69.71		63.22		44.11		42.5		37.6		35.8		31.8
物料*大块度mm					20		25		30		35		40		50		60

注：1、表中斗容是计算斗容（料斗盛水时的容积），输送量是按填充系数为1时计算所得，实际应用时要考虑填充系数。2、表中改进型只有TH315、TH400、TH500、TH630。

   TH型圆环链斗式提升机采用混合式或重力式卸料，掏取式装料。TH型圆环链斗式提升机主要适用于输送松散密度小于1.5t/m³且易于掏取的粉状、粒状、小块状的低磨琢性物料，如：煤、水泥、碎石、砂子、化肥、粮食等。输送的物料温度不超过250℃。TH型圆环链斗式提升机具有输送量大、提升高度高、运行平稳可靠、使用寿命长等显著优点。

   同鑫公司产品为下属生产车间自主加工制造，内部质检中心控制质量及设备出厂检测等，确保每一台设备的品质；为了保证产品的质量和维护顾客的利益,公司未在任何地区设置办事处或经销商。

   销售渠道为厂家直销、订单式生产。采购设备直线联络，即绕开了用户与中间商、贸易商的不必要交涉，又降低了用户的采购成本，实现生产厂商直接与用户一对一的交流与服务，从而以优惠的价格为顾客提供高质量的产品及服务。

新乡市同鑫振动机械有限公司设备售后服务说明书

  合同设备质保期内：整机质保期为一年(易损件除外)。设备在合同质保期内出现问题，若确属生产制造原因造成的，我厂将免费提供维修技术支持。设备如需进行现场安装的，我公司将派出专业的技术人员为您提供设备的现场指导安装服务，不提供施工队伍，还请您多多海涵及配合我们的技术员，共同完成设备的安装工作！

  我公司保证向您提供优质的产品及售后服务！设备在出厂前均按照实际情况进行空载试机，设备质量做到让用户放心。质量问题：若非属于生产制造原因造成的质量问题，我们亦保证提供7*24小时的全天候服务响应，我公司将会积极配合需方、帮助需方提供有偿的维修服务。

  合同设备质保期外：合同设备质保期满后，如果设备出现问题，我公司也将会在1小时之内给予明确答复；如果需要赶赴现场处理的，我公司也将派出专业的技术人员在24小时内赶赴现场为您提供有偿优惠的维修服务！

  老客户享受以下优惠待遇：设备备品备件、配件以及易损件均按成本价供应！

  我公司设备在出厂前都经过公司质检部进行空载试车、检测，包括外观、设备铭牌等各方面的检测；合格以后才允许出厂的，所以保证了设备的质量，请放心购买使用。

★同鑫公司可根据用户需要而设计制造特殊型号规格的斗式提升机。
★同鑫公司对所有技术资料、尺寸保留修改的权利，如实物与文中图案不符，应以实物为准 ，解释权归同鑫机械所有。
