首页——产品推荐 >> K系列往复式给煤机

K系列往复式给煤机-同鑫振动机械防爆型往复式给煤机

K系列往复式给煤机-同鑫振动机械

K系列往复式给料机产品技术摘要:

   K型往复式给料机(往复式给煤机)产品适用于矿井和选煤厂,将煤碳经煤仓均匀地装载到输送机或其它筛选,贮存装置上。 中国河南新乡优质生产厂家:新乡市同鑫振动机械有限公司生产的该‎系列往复式给料机(往复式给煤机)产品结构是由机架、底板(给料槽)传动平台、漏斗闸门、托辊等组成。
K型往复式给料机(往复式给煤机)产品传动原理:当电动机开动后,经弹性联轴器、减速器、曲柄连轩机构拖动倾斜的底板在插辊上作直线往复运动,将煤均匀地卸到运输机械或其它筛选设备上。该机设有带漏斗、带调节阀门和不带漏斗、不带调节阀门两种形式。


K型往复式给煤机产品概述:

   K型往复式给煤机是利用曲柄连杆机构拖动下倾5°的底板在辊上做直线往复运动,从而把煤或其它磨琢性小、粘性不大的松散粒状,粉状物料从给料设备中均匀地卸到受料设备中。
   K型往复式给煤机适用于矿山、矿井、选煤厂、中站、输煤车间、港口散料码头等散料转运,可将散料经料仓或直接进行均匀的转载到胶带机或其它筛选设备、贮存装置等配合使用。实现对矿石、砂煤、粮食等散装物料的均匀给料。本设备机体安装于料斗下,传动装置为悬挂式,根据给料量的大小可分:K1、K2、K3、K4等几种型号,处理量可以达到500t/h-1000t/h。

K系列往复式给料机产品工作原理:

   K型往复式给料机是由机架、底板(给料槽)传动平台、漏斗闸门、托辊等组成。其传动原理:当电动机开动后,经弹性联轴器、减速器、曲柄连轩机构拖动倾斜的底板在插辊上作直线往复运动,将煤均匀地卸到运输机械或其它筛选设备上。该机设有带漏斗、带调节阀门和不带漏斗、不带调节阀门两种形式。

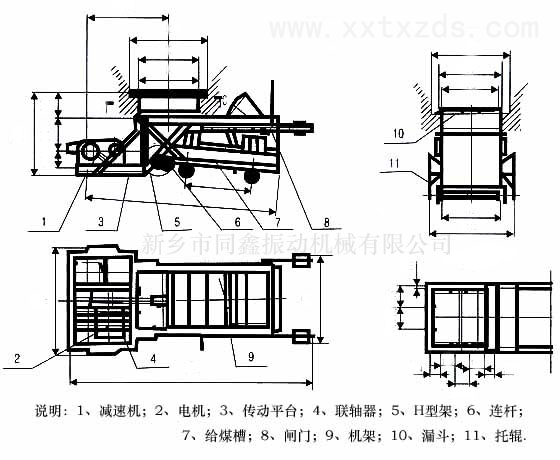

K系列往复式给料机产品外形结构图:

   K型往复式给煤机是由机架、底板(给料槽)传动平台、减速机、电机、传动平台、联轴器、H型架、连杆、机架、漏斗闸门、托辊等组成。K型往复式给料机产品的外形结构详见下图:

K型往复式给料机产品外形结构图-同鑫振动机械

K系列往复式给煤机产品主要技术参数表:

型号规格 K-0 K-1 K-2 K-3 K-4
给料能力(t/h) 底版行程 曲柄位置 无烟煤 烟煤 无烟煤 烟煤 无烟煤 烟煤 无烟煤 烟煤 无烟煤 烟煤
200mm 4 100 90 150 135 225 200 330 300 590 530
150mm 3 75 67 112 100 170 150 247 220 440 395
100mm 2 50 45 75 68 133 100 165 150 295 268
50mm 1 25 22 34 34 55 50 83 75 148 132
曲柄转速(r/min) 57 57 62 62 62
电动机 型号 YB160M1-8
Y160M1-8
YB160M1-8
Y160M1-8
YB160M1-8
Y160M1-8
YB160M1-6
Y160M1-6
YB160M1-6
Y160M1-6
功率(KW) 4 4 4 7.5 18.5
转速(r/min) 720 720 720 970 970
减速机 型号 JZQ0-350 JZQ0-350 JZQ0-350 JZQ-400 JZQ-500
速比 12.64 12.64 12.64 15.75 15.75
允许*大颗粒(mm) 含量10%以下 250 350 400 500 700
含量10%以上 200 300 350 450 550
设备参考重量(kg) 带料斗 1127 1251 1481 1927 2737
不带料斗 1026 1144 1342 1735 2505

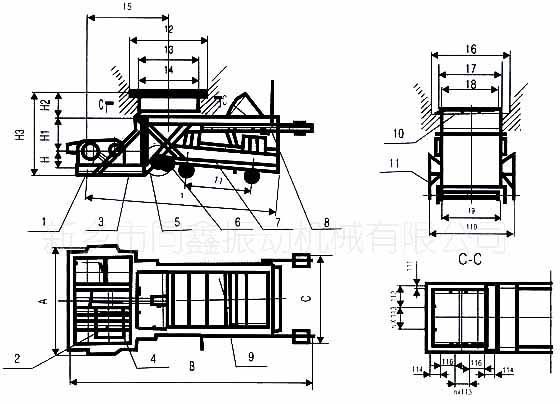

K型往复式给料机(往复式给煤机)产品外形尺寸图:

往复式给煤机外形结构图-新乡市同鑫振动机械有限公司

K型往复式给料机(往复式给煤机)产品主要外形尺寸对照表:

型号 A B C H H1 H2 H3 L 11 12 13 14 15 16
K-0 1360 3100 846 210 210 325 1051 2450 840 1000 800 750 1040 750
K-1 1360 3100 1112 210 210 325 1051 2450 840 1000 800 750 1040 1000
K-2 1360 3540 1112 208 208 325 1297 2850 1150 1250 1050 1000 940 1000
K-3 1352 3950 1360 250 250 345 1340 3270 1400 1500 1300 1250 1157 1250
K-4 1622 4740 1632 330 330 345 1543 3850 1700 1750 1550 1550 1435 1500

表二:

型号 17 18 19 110 111 112 n*113 114 n*115 116 N*MD
K-0 550 500 500 830 35 191 1*200 131 1*190 190 14*M20
K-1 800 750 750 1080 35 275 1*280 131 1*190 190 16*M20
K-2 800 750 750 1080 35 208 1*208 91 1*225 225 17*M20
K-3 1050 1000 1000 1300 35 273 1*273 91 1*290 290 17*M20
K-4 1300 1250 1580 1580 35 270 1*270 96 1*320 220 20*M20

说明:

1.K型往复式给料机有带漏斗与不带漏斗及带调节闸门与不带闸门组合成的多种型式,如带漏斗,带调节闸门;带漏斗不带调节闸门。
2.调调节闸门时,其给料量受调节闸门控制。
3.一般供货时为普通电机,电压380V,ZQ型减速机,如有特殊要求,需订货时说明,如用660V电压电机,防爆电机,其它型号减速机等。

K型往复式给料机产品真机照片展示:(同鑫真机,谢绝转载)
带调节闸门型往复式给煤机 可调节流量大小的往复式给煤机
交付客户使用现场的往复式给煤机 选煤厂专用型往复式给煤机
自动调节给料量的往复式给煤机 带闸门型往复式给煤机
防爆型往复式给煤机 储煤仓下专用给煤机

K型往复式给煤机产品安装及使用指导:

1.往复式给料机是固定安装在储料仓口下,在安装前需要确定水平位置,将机架与仓口用螺栓紧固,然后再将传动平台安放在正确位置上,H形架与机架,传动平台焊牢,减速机、电动机找正安装,调节适当,用螺栓紧固。
2.安装后需要进行空负荷试车,运转当中,检查各部件工作是否正常,滚动轴承*高温升不得高于60℃。
3.依据卸料要求调节生产率时,将曲柄部位销轴拔出,松动螺母,转动曲柄壳的位置“1、2、3、4”选择固定,将销轴插入,联结曲柄与曲柄与曲柄壳,紧固销轴和螺母,调整完毕后再开车。

K系列往复式给煤机产品订货须知:

1、购买同鑫公司生产的K系列往复式给料机产品请在签订合同时写明型号规格、配何种电机、是否带漏斗和调节闸门。
2、同鑫公司生产的K系列往复式给料机在发货时会附带随机技术文件:产品合格证、装箱单、产品使用说明书。
3、同鑫公司生产的K系列往复式给料机设备出厂时一般使用的是普通电机、电压为380V、配套使用的是ZQ系列减速机;如有特殊要求,如(使用其它电压电机、防爆电机、以及其它型号减速机等)需在订货时说明。

★同鑫振动机械可根据用户需要而设计制造特殊型号规格的往复式给煤机。
★同鑫振动机械对所有技术资料、尺寸保留修改的权利,如实物与文中图案不符,应以实物为准,解释权归同鑫公司。
