ZSM系列座式脱水振动筛运动轨迹为直线，是根据JB2444--86《ZSM型煤用座式双轴振动筛》标准生产的，全系列共有十六种规格，可供选煤、选矿、电力、制糖、制盐等工业部门，对中细粒级物料进行干湿式分级、脱水、脱介、和脱泥。筛机处理能力大，筛分效率高。
DSM系列吊式脱水振动筛运动轨迹为直线，是根据QJ/AK02.06--89《DSM型煤用吊式双轴振动筛》标准生产的，全系列共有四种规格，可
供选煤、选矿、电力、制糖、制盐等工业部门，对中细粒级物料进行干湿式分级、脱水、脱介、和脱泥。筛机处理能力大，筛分效率高。

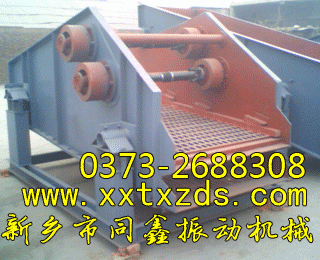

脱水筛(脱水振动筛)产品概述：
脱水筛(脱水振动筛)是煤泥脱水作业的专用设备，广泛适用于煤泥回收，压滤隔粗、过滤隔粗，其他极细物料的脱水、回收等工艺条件。脱水筛(脱水振动筛)采用了双电机自同步技术，通用型偏心块、可调振幅振动器。主要由筛箱、激振器、支承系统及电机组成。通过胶带联轴分别驱动两个互不联系的振动器作同步反向运转，两组偏心质量产生的离心力沿振动方向的分力叠加，反向离心抵消，从而形成单一的沿振动方向的激振动，使筛箱做作往复直线运动。
脱水筛(脱水振动筛)产品特点：
1、脱水振动筛（脱水筛）筛机整体为水平安装，但筛网须呈负角安装，以保证强制脱水效果；
2、脱水筛所用筛网可选择不锈钢复合筛网，张紧式安装；也可以选用不锈钢焊接条缝筛板，采取压紧式安装以满足不同需要；
3、脱水筛可通过变频器随时调整振动频率以达到*佳脱水效果；
4、脱水筛采用自同步液体润滑振动器激振，筛框采用特殊降噪材料，并用高强螺栓联接，确保筛机工作可靠和工作噪声降低，整机工作噪声85dB(A),较同类筛机降幅约为15dB；
5、脱水筛入料段设置弧形筛面，提高脱水效率；
6、脱水筛设置给料箱，保证物料均匀给入筛面；
7、脱水筛配有整体底架以便于搬运和安装；
8、脱水筛依靠筛上滤层截留细粒和积压脱水。
吊式脱水振动筛产品技术参数表:
|
型号 |
筛面 |
给料粒度mm |
产量t/h |
振动频率 |
双振幅 |
电机功率Kw |
外形尺寸
长×宽×高 |
安装方式 |
参考重量Kg |
|
面积 |
筛孔尺寸mm |
筛网结构 |
|
2DSM1256 |
7 |
上冲孔13-50；下条缝0.25-13 |
上冲孔；下条缝 |
≤300 |
40-55 |
830
800 |
9-11 |
11 |
5850×2675×1703 |
吊式 |
4336 |
|
DSM1555 |
8 |
上冲孔10-50；下条缝0.5-13 |
冲孔条缝 |
30-50 |
800 |
9 |
11 |
5650×1626×1780 |
4647 |
|
2DSM1555 |
8 |
上冲孔13-80；下条缝0.5-13 |
上冲孔；下条缝 |
30-50 |
800 |
9 |
11 |
5650×1625×2030 |
4854 |
|
DSM1855 |
10 |
上冲孔13-80；下条缝0.5-13 |
冲孔条缝 |
50-80 |
800 |
9 |
11 |
5700×1960×1780 |
5164 |
|
2DSM1855 |
10 |
上冲孔13-80；下条缝0.5-13 |
上冲孔；下条缝 |
50-80 |
800 |
9 |
11 |
5650×1960×2030 |
5324 |
|
DSM2065 |
13 |
0.5-13 |
条缝筛网 |
70-100 |
800 |
11 |
18.5 |
6650×2126×1800 |
5775 |
座式脱水振动筛产品技术参数表:
|
型号 |
筛面 |
给料粒度mm |
生产能力t/h |
振动频率 |
双振幅 |
电机功率KW |
外形尺寸(长宽高)mm |
参考重量kg |
|
面积 |
筛网尺寸mm |
筛网结构 |
|
ZSM1542 |
6 |
0.25-13 |
条缝 |
≤300 |
75-100 |
800 |
9-10 |
11 |
4500*2690*1710 |
4016 |
|
ZSM1556 |
8 |
13-50 |
冲或条 |
≤300 |
30-60 |
800 |
10 |
15 |
5850*2675*1703 |
4642 |
|
2ZSM1556 |
8 |
上13-50；下0.25-13 |
上冲下条 |
≤300 |
30-60 |
800 |
11 |
15 |
5850*2575*2023 |
5649 |
|
ZSM1556B |
8 |
13-50 |
冲或条 |
≤300 |
30-60 |
800 |
11 |
7.5*2 |
5850*2854*1707 |
4769 |
|
2ZSM1556B |
8 |
上13-50；下0.25-13 |
上冲下条 |
≤300 |
30-60 |
800 |
11 |
7.5*2 |
5850*2854*2023 |
5790 |
|
ZSM1756A |
9.5 |
13-50 |
冲或条 |
≤300 |
50-80 |
800 |
10 |
15 |
5850*2925*1703 |
5098 |
|
2ZSM1756A |
9.5 |
上13-50；下0.25-13 |
上冲下条 |
≤300 |
50-80 |
800 |
10 |
15 |
2550*2770*2015 |
6105 |
|
ZSM1756B |
9.5 |
13-50 |
冲或条 |
≤300 |
50-80 |
800 |
10 |
7.5*2 |
5850*3104*1703 |
5226 |
|
2ZSM1756B |
9.5 |
上13-50；下0.25-13 |
上冲下条 |
≤300 |
50-80 |
800 |
10 |
7.5*2 |
5850*3104*2020 |
6246 |
|
ZSM1856 |
10 |
13-50 |
冲或条 |
≤300 |
50-80 |
800 |
11 |
11 |
5600*2778*1557 |
4580 |
|
ZSM2065 |
13 |
13-50 |
冲或条 |
≤300 |
70-100 |
800 |
11 |
18.5 |
6750*3208*1885 |
6577 |
|
2ZSM2065 |
13 |
上13-50；下0.25-13 |
上冲下条 |
≤300 |
70-100 |
800 |
11 |
18.5 |
6750*3140*2180 |
7946 |
|
ZSM2065B |
13 |
13-50 |
冲或条 |
≤300 |
70-100 |
800 |
9 |
11*2 |
6750*3428*1880 |
6701 |
|
2ZSM2065B |
13 |
上13-50；下0.25-13 |
上冲下条 |
≤300 |
70-100 |
800 |
11 |
11*2 |
6750*3428*3185 |
8068 |
座式脱水振动筛选用须知：
1、座式脱水振动筛筛机分单层和双层，并有单电机齿轮拖运和双电机自同步拖运之分。单电机拖运有左装和右装之分。
2、筛网结构有条缝筛网，冲孔筛板，如选用编织筛网和橡胶筛板可按要求设计。
3、为满足筛分效率要求，必要时可使筛面与水平面成倾角安装其值为2－10。
4、基础螺栓除ZSM185振动筛螺栓有M20和M16两种规格外，其余所有筛机基础螺栓均为M20，皆由用户自备。
吊式脱水振动筛选用须知：
1、吊式脱水振动筛筛机分单层和双层，均为单电机齿轮拖运。
2、筛网结构有条缝筛网，冲孔筛板，如选用编织筛网和橡胶筛板可按要求设计。
3、基础螺栓:吊挂装置基础螺栓为M24，电动机基础螺栓为M16，皆有用户自备。
脱水筛(脱水振动筛)产品选型及定货：注明筛网结构（编制、冲孔、条缝）、网孔尺寸、处理量、物料入粒粒度。
★同鑫振动机械可根据用户需要而设计制造特殊型号规格的振动筛分设备。
★同鑫振动机械对所有技术资料、尺寸保留修改的权利，如实物与文中图案不符，应以实物为准，解释权归同鑫公司。
